Rev Lab1：Rev基础

1 Task 1：编译流程

复现课上 hello.c 的编译执行流程，并撰写操作报告

• 需要体现预处理、编译、汇编、链接的流程
• 可以使用课上所说的 file / readelf 命令行工具查看文件信息并记录

我们准备简单的hello.c​

步骤 1：预处理

预处理阶段主要处理源代码中以 #​ 开头的指令，例如 #include​ 和 #define​。它会把头文件的内容插入到源文件中，并替换所有宏定义。

• 操作命令：

gcc -E hello.c -o hello.i

- 文件分析：
hello.i 是一个扩展后的 C 源码文件。我们可以查看它的文件类型。

file hello.i

​file​ 命令确认了 hello.i​ 文件仍然是一个 C 源代码文件。用文本编辑器打开后发现 stdio.h​ 的内容已经被完整地包含进来了

步骤 2：编译

编译阶段将预处理后的 hello.i​ 文件翻译成汇编代码

• 操作命令：

gcc -S hello.i -o hello.s

- 文件分析：
​

​file​ 命令告诉我们 hello.s​ 是一个汇编源文件。它是一个文本文件，用编辑器打开查看内容是 x86-64​ 架构的汇编指令。

步骤 3：汇编

汇编阶段使用汇编器将汇编代码 hello.s​ 转换成机器语言指令，并将这些指令打包成一种称为可重定位目标程序的格式。

• 操作命令：

gcc -c hello.s -o hello.o

- 文件分析：

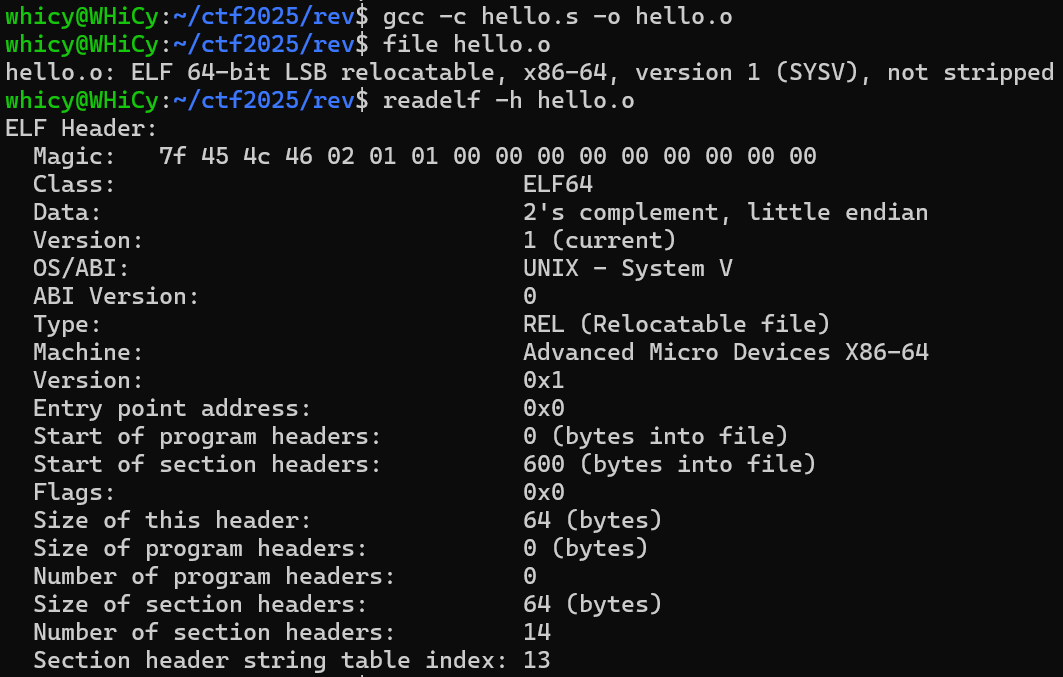

​hello.o​是一个二进制文件，包含了可以直接在处理器上执行的机器码。 file​ 命令显示 hello.o​ 是一个 ELF 64-bit​ 格式的可重定位文件（relocatable​）。使用 readelf 查看 ELF 头信息，输出清晰地表明了文件类型为 REL​（可重定位文件），这与我们的预期相符。它还包含了文件的架构（X86-64​）等重要信息。

步骤 4：链接

链接阶段是将 hello.o​ 这样的目标文件与程序所需的库文件（例如，printf​ 函数所在的 C 标准库）合并，最终创建一个可以被加载和执行的 可执行目标文件。

• 操作命令：
  我们直接将 hello.o 文件传递给 gcc 进行链接。

gcc hello.o -o hello

- 文件分析：

​file​ 命令显示 hello​ 是一个 ELF 64-bit​ 的可执行文件（executable​）。dynamically linked​ 表示它在运行时需要动态链接器（/lib64/ld-linux-x86-64.so.2​）来加载共享库。这次 readelf​ 显示文件类型为 EXEC​（可执行文件），并且给出了程序的入口点地址（Entry point address​），这是操作系统开始执行程序代码的位置。

步骤 5：执行程序

2 Task 2：工具使用

熟悉静态分析工具 IDA 的操作，并撰写操作报告

• 可以用课上的程序示例
• 报告中可以体现的是 IDA 的常见功能、某些快捷键的使用过程以及你觉得对你未来使用 IDA 有帮助的小技巧或者笔记

编写了一个简单的示例程序auth.c​

#include <stdio.h>
#include <stdlib.h> // For atoi
#include <string.h>

int check_value(int val) {
    if (val == 1337) {
        return 1; // Success
    } else {
        return 0; // Failure
    }
}

int main(int argc, char* argv[]) {
    if (argc != 2) {
        printf("Usage: %s <number>\n", argv[0]);
        return -1;
    }

    int input_val = atoi(argv[1]);
    int result = check_value(input_val);

    if (result == 1) {
        printf("Access Granted.\n");
    } else {
        printf("Access Denied.\n");
    }
    return 0;
}

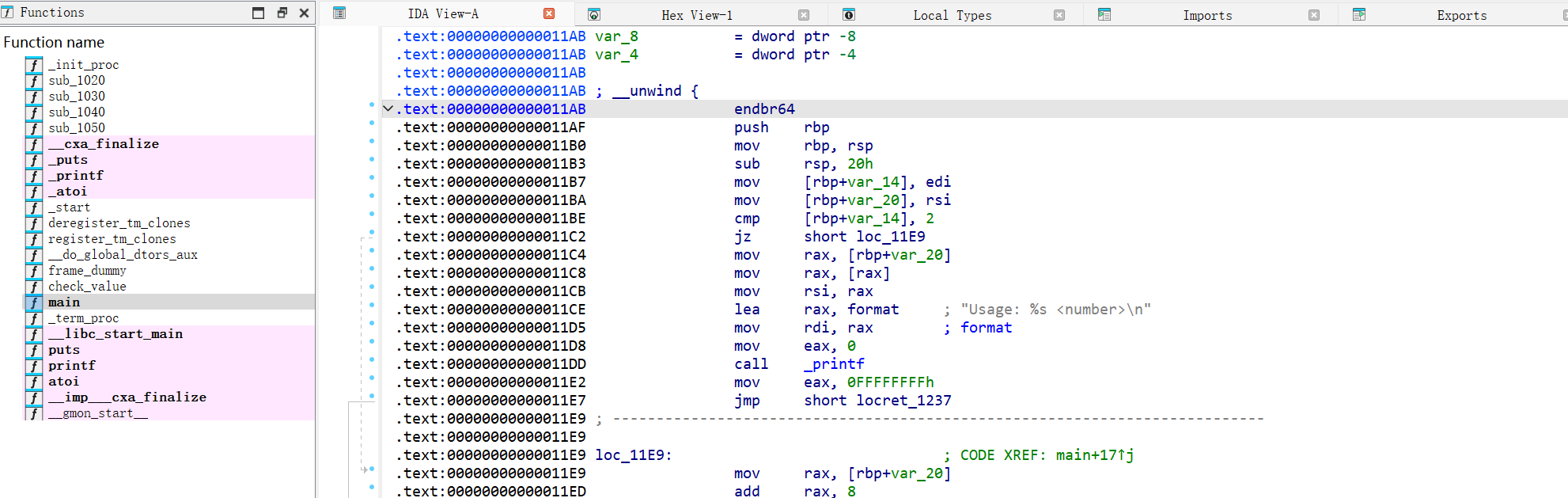

1. 函数窗口 (Functions Window) ：在界面左侧的函数窗口中，可以看到 IDA 识别出的所有函数列表。滚动找到 main​ 函数。

2. 跳转到函数：双击 main​ 函数，中间的反汇编视图会立刻跳转到 main​ 函数的起始地址。

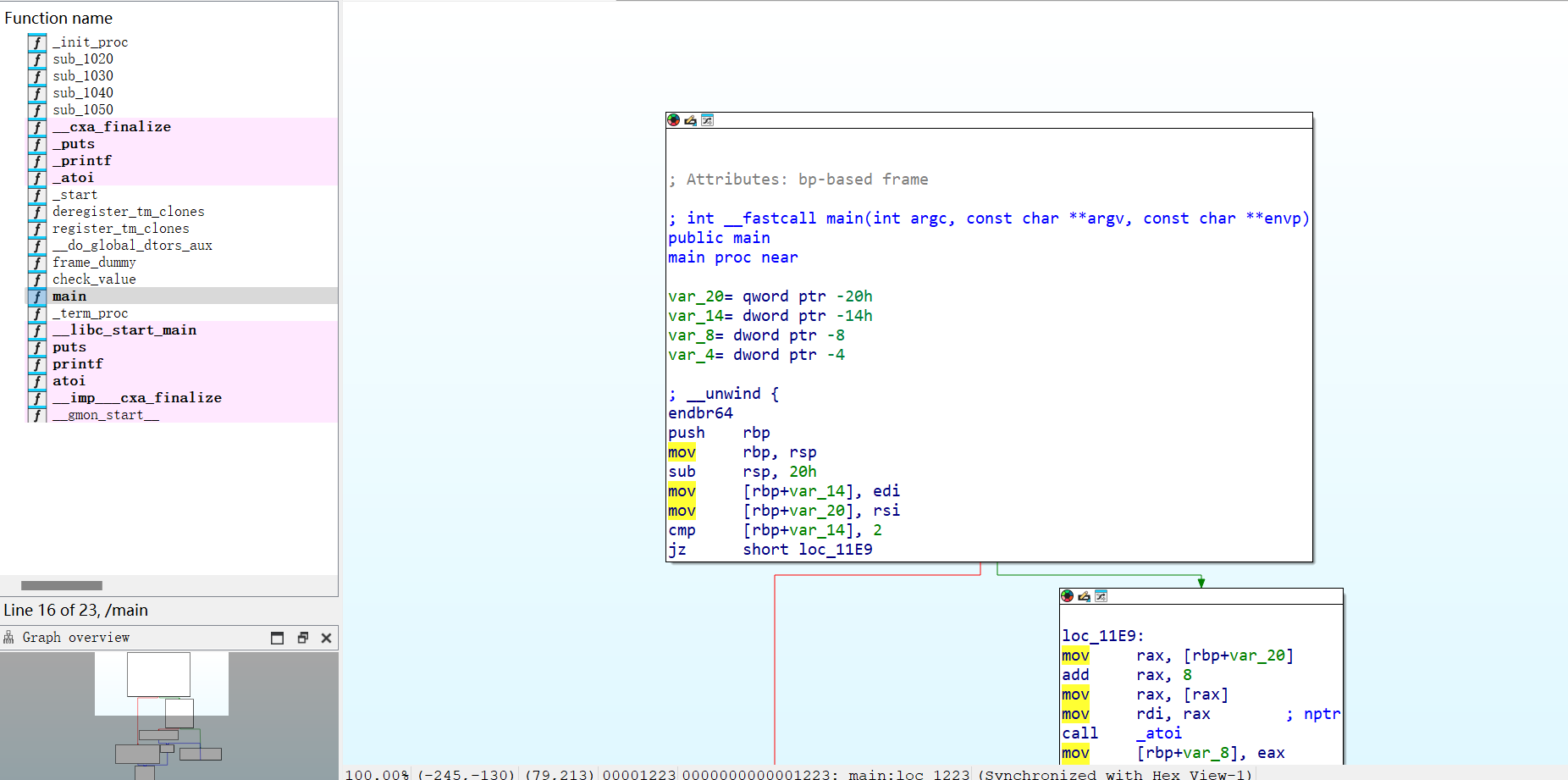

   3. 图形视图：在反汇编视图中，按一下​空格键​​ 代码会从文本形式切换为流程图形式。代码块由方框表示，执行流由箭头表示。在 main​ 函数的图形视图中，我们可以清晰地看到 if (argc!= 2)​ 和 if (result == 1)​ 对应的条件分支结构。



   • 绿色箭头：条件为真 (True) 时的跳转。
   • 红色箭头：条件为假 (False) 时的跳转。
   • 蓝色箭头：无条件跳转。

交叉引用

交叉引用可以帮助我们快速找到一个函数在何处被调用，或者一个数据（如字符串）在何处被使用。

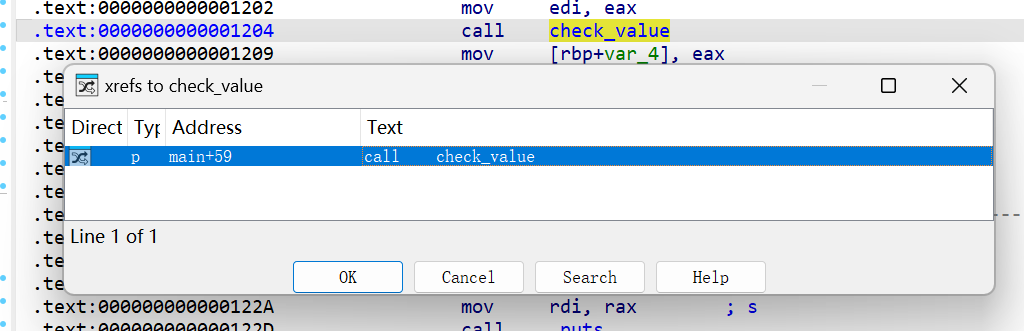

1. 在 main​ 的代码中，我们看到一个 call check_value​ 的指令。
2. 单击选中 check_value​ 这个名称，然后按下 ​X​​ 键。

3. IDA 会弹出一个交叉引用列表，显示所有调用 check_value​ 的位置。在本例中，它会显示 main+59​，表示 main​ 函数调用了它。双击列表项即可跳转过去。

   4. 同样，我们可以在反汇编视图中找到字符串 "Access Granted."​。选中它并按 ​X​​ 键，IDA 会告诉我们这个字符串在 main​ 函数的 printf​ 调用中被引用。

重命名与注释

为了使分析过程更易于理解和回溯，IDA 允许我们重命名变量、函数，并添加注释。

1. 重命名 ：IDA 自动识别的 check_value​ 函数可能被命名为 sub_11B5​ 之类的默认名称。可以选中函数名，按下 ​N​​ 键，在弹出的对话框中输入一个更有意义的名称，如 check_value​。这会更新整个反汇编数据库中所有对该函数的引用。
2. 添加注释：在一个复杂的逻辑块旁边，我们可以添加注释来解释它的功能。将光标定位到某一行代码，按下 ​:​ ​ 键 。这会弹出一个可重复注释的输入框，非常适合为代码块写下详细解释。如果只是想添加一个简单的单行注释，可以使用 ​;​ ​ 键。

快捷键	功能	使用场景与技巧
​​Spacebar​​	切换文本/图形视图	在图形视图下宏观把握逻辑，在文本视图下查看细节。是分析流程中最常用的快捷键。
​​X​​	查看交叉引用	用于追踪函数调用链和数据流向。
​​N​​	重命名	给函数、变量、地址起个有意义的名字，能极大提升分析效率，让冰冷的代码变得可读。
​ ​:​ ​ /​ ​;​ ​	添加注释
​​G​​	跳转到地址/函数	快速导航。
​​Esc​​	后退	IDA 会记录你的跳转历史，按Esc​可以像浏览器返回上一页一样，回到之前的位置。
​​F5​​	反编译为伪代码	能将汇编代码一键转换为可读性极高的 C 语言伪代码。

笔记与心得：

1. 对于大多数程序，分析 main​ 函数是最佳起点。理解了主逻辑后，再深入到被调用的各个子函数中。

2. 当遇到一个陌生的函数调用时，不要急着深入分析它。先看看它的交叉引用，了解它在整个程序中的作用和调用上下文，可以判断其重要性。

3. 在分析一个新函数时，第一眼先看图形视图。它可以让你在几秒钟内了解函数的基本结构：是否有循环？有多少个条件分支？复杂度如何？
4. 花时间重命名和注释，不是浪费时间，而是对未来自己（或同事）的投资。一个标记清晰的 IDA 数据库，价值远超一个原始的数据库。

了解动态调试工具 GDB 的操作，并撰写操作报告

• GDB 课上演示的内容较少，希望大家能够查阅资料自己学习常见的 gdb 调试命令
• 原版的 GDB 使用较为麻烦，这里推荐 pwndbg/gef 等 gdb 插件
• 报告中可以体现的是 gdb 的常见命令、插件的使用过程等等

‍

断点告诉 GDB 在程序的特定位置暂停执行。break <位置>​ 或 b <位置>​我们希望程序在 main​ 函数开始时停下来b main​。Pwndbg 会确认断点已在 auth.c​ 的第 12 行设置，也可以直接通过行号设置断点，例如 b 18​ 会在调用 check_value​ 函数的那一行设置断点。

设置好断点后，就可以开始运行程序， run​ 或 r​。如果程序需要命令行参数，直接跟在 run​ 命令后面。程序开始执行，并在我们设置的 main​ 函数断点处暂停。此时，Pwndbg 的上下文窗口会更新，显示程序在 main​ 函数第一行暂停时的状态。

​next​ 或 n​: 步过 (Step Over) 。执行当前行。如果当前行是函数调用，它会执行整个函数，然后停在下一行，不会进入函数内部。

​step​ 或 s​: 步入。执行当前行。如果当前行是函数调用，它会暂停在被调用函数的第一行。

​continue​ 或 c​: 继续。继续执行程序，直到遇到下一个断点或程序结束。

​finish​: 完成函数。继续执行，直到当前函数返回，并暂停在函数返回后的下一条指令。

打印变量: print <变量名>​ 或 p <变量名>​连续按 n​ 几次，让程序执行到 int result = check_value(input_val);​ 之后。然后可以查看 result​ 和 input_val​ 的值。

p input_val
p result

输出将会是 $1 = 123​ 和 $2 = 0​，证明程序逻辑正确。

内存查看 : Pwndbg 提供 telescope​ 命令来查看内存。例如，可以查看栈顶的内存数据：telescope $rsp​这会显示栈上的内容，并自动解析指针指向的数据。

演示一个完整的调试场景：

1. ​gdb ./auth​
2. ​b check_value​ (在 check_value​ 函数入口下断点)
3. ​r 1337​ (使用正确的 "密码" 运行)
4. 程序在 check_value​ 函数停下。Pwndbg 上下文显示我们已进入该函数。

5. ​p val​ (检查传入的参数 val​)

   • 输出: $1 = 1337​。参数正确。
   • ​n​ (执行 if​ 判断)
   • ​finish​ (执行完 check_value​ 函数并返回)
   • 此时程序回到 main​ 函数调用 check_value​ 的下一行。

   • ​p result​ (检查 check_value​ 的返回值)

   • 输出: $2 = 1​。返回值正确。

   • ​c​ (继续执行)
   • 程序打印 "Access Granted." 并正常退出。

常用命令h汇总

1. 设置断点​break main​

2. 启动程序​run​

3. 继续执行程序​continue​

4. 单步执行程序，跳过函数调用​next​

5. 单步执行程序，进入函数调用：step​

6. 显示函数调用栈​backtrace​

7. 显示内存中的内容​x/16x \$rsp​

8. 设置变量的值​set \$rax \= 0xdeadbeef​

9. 显示当前上下文信息​context​

10. 显示堆信息​heap​

11. 显示一段内存区域的内容​telescope​

12. 显示二进制文件中可用的 ROP gadget​ropgadget​

13. 在内存中搜索指定的字符串或模式​search "hello"​

14. 将汇编指令转换成机器码​asm​

15. 显示断点信息​breakpoints​

16. 显示进程的虚拟内存映射​vmmap​

17. 生成用于缓冲区溢出的模式字符串​pattern​

3 Task 3：例题复现

3.1 Reverse1

将可执行文件拖进IDA，反汇编得到以下结果

int __cdecl __noreturn main(int argc, const char **argv, const char **envp)
{
  _BYTE v3[30]; // [esp+14h] [ebp-3Ch] BYREF
  _BYTE v4[26]; // [esp+32h] [ebp-1Eh] BYREF
  unsigned int i; // [esp+4Ch] [ebp-4h]

  qmemcpy(v4, "MMMwjau`S]]S}ybS?4:;5:<4<q", sizeof(v4));
  printf("Please input flag: ");
  scanf("%s", v3);
  for ( i = 0; i < 0x1A; ++i )
  {
    if ( (v3[i] ^ 0xC) != v4[i] )
    {
      printf("Your flag is not right.");
      exit(0);
    }
  }
  printf("You are right!");
  exit(0);
}

程序的基本逻辑是加载一个 26 字节的加密字符串 v4​，对于用户输入的flag，取用户输入的第 i​ 个字符（v3[i]​），与十六进制数 0xC​ 进行异或运算，然后将结果与v4[i]​进行比较。由于异或运算的性质，我们只要重复这个过程即可获得flag​写一个简单的脚本

secret = "MMMwjau`S]]S}ybS?4:;5:<4<q"
key = 0xC
flag = ""
for char in secret:
  decrypted_char = chr(ord(char) ^ key)
  flag += decrypted_char
print(flag)

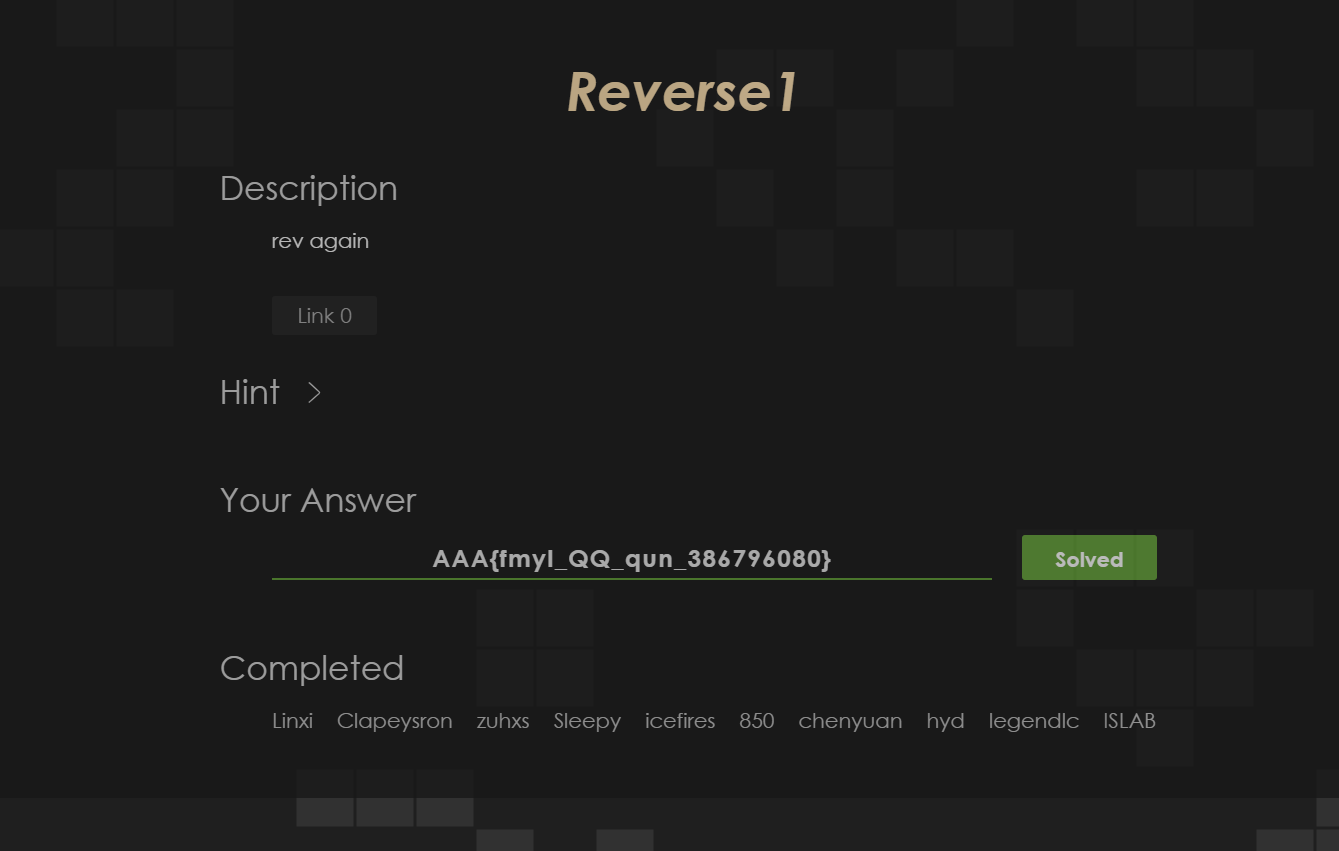

得到对应flagAAA{fmyl_QQ_qun_386796080}​Reverse1通过截图，附件包含crack.py​

3.2 simple_RE

相似的流程，关键的两个函数核心的思想是将输入字符串进行base64加密后与指定字符串进行比较，唯一需要注意的是加密非标码，而是进行了相应替换

int __fastcall main(int argc, const char **argv, const char **envp)
{
  int v4; // [rsp+24h] [rbp-44h] BYREF
  void *Buf1; // [rsp+28h] [rbp-40h] BYREF
  char v6[56]; // [rsp+30h] [rbp-38h] BYREF

  sub_401770(argc, argv, envp);
  printf("please input the flag:");
  scanf("%s", v6);
  Buf1 = 0LL;
  sub_401570(v6, &Buf1, &v4);
  if ( !memcmp(Buf1, a5mc58bphliax7j, v4) )
    printf("\nsuccess!");
  else
    printf("\nfailed!");
  if ( Buf1 )
    free(Buf1);
  return 0;
}

写一个类似的脚本，得到对应flagNSSCTF{a8d4347722800e72e34e1aba3fe914ae}​，附件包含exploit.py​

import base64
def decode_with_maketrans():
    c1 = "qvEJAfHmUYjBac+u8Ph5n9Od17FrICL/X0gVtM4Qk6T2z3wNSsyoebilxWKGZpRD"
    c2 = "ABCDEFGHIJKLMNOPQRSTUVWXYZabcdefghijklmnopqrstuvwxyz0123456789+/"
    enc = "5Mc58bPHLiAx7J8ocJIlaVUxaJvMcoYMaoPMaOfg15c475tscHfM/8=="
    translation_table = str.maketrans(c1, c2)
    standard_b64_str = enc.translate(translation_table)
    decoded_bytes = base64.b64decode(standard_b64_str)
    return decoded_bytes
result = decode_with_maketrans()
print(result)

‍
