Lab 4：RV64内核引导¶
1 实验目的¶
- 学习 RISC-V 汇编， 编写
head.S实现跳转到内核运行的第一个 C 函数。 - 学习 OpenSBI，理解 OpenSBI 在实验中所起到的作用，并调用 OpenSBI 提供的接口完成字符的输出。
- 学习 Makefile 相关知识，补充项目中的 Makefile 文件，来完成对整个工程的管理。
- 学习 docker 的基本命令与使用，来进行整个实验的测试
2 实验环境¶
- Ubuntu 22.04 / Ubuntu 24.04 / Debian 12
3 实验步骤¶
3.1 完善Makefile脚本¶
参考了kernel/lib下Makefile文件的编写，相较来说该目录下只是多了C文件，只要收集所有C文件将其加入目标，并添加有关C文件的编译规则即可，完整文件如下
C_SRC := $(wildcard *.c)
ASM_SRC := $(wildcard *.S)
OBJ := $(C_SRC:.c=.o) $(ASM_SRC:.S=.o)
.PHONY: all clean
all: $(OBJ)
%.o: %.c
$(GCC) $(CPPFLAGS) $(CFLAGS) $(LDFLAGS) -c $<
%.o: %.S
$(GCC) $(CPPFLAGS) $(CFLAGS) $(LDFLAGS) -c $<
clean:
rm -f *.o
3.2 编写head.S¶
head.S的汇编代码编写并不复杂，我们利用la伪指令使sp加载_ekenel的地址，再加上一个立即数即可成功设置程序栈，随后call完指令完成跳转即可
_start:
# 0. 设置 sp 为 _ekernel 之后 4 KiB 的位置
la sp, _ekernel
li t0, 4096
add sp, sp, t0
# 1. 跳转到 start_kernel
call start_kernel
3.3 补充sbi.c¶
sbi.c的汇编实现部分已经相当清楚，按照内联汇编的写法告知编译器输入输出操作数即可，最后通过已定义的结构体ret返回即可，实现如下
struct sbiret sbi_ecall(uint64_t eid, uint64_t fid,
uint64_t arg0, uint64_t arg1, uint64_t arg2,
uint64_t arg3, uint64_t arg4, uint64_t arg5) {
struct sbiret ret;
asm volatile(
"mv a7, %[eid]\n"
"mv a6, %[fid]\n"
"mv a0, %[arg0]\n"
"mv a1, %[arg1]\n"
"mv a2, %[arg2]\n"
"mv a3, %[arg3]\n"
"mv a4, %[arg4]\n"
"mv a5, %[arg5]\n"
"ecall\n"
"mv %[error], a0\n"
"mv %[value], a1\n"
: [error] "=r"(ret.error), [value] "=r"(ret.value)
: [eid] "r"(eid), [fid] "r"(fid),
[arg0] "r"(arg0), [arg1] "r"(arg1), [arg2] "r"(arg2),
[arg3] "r"(arg3), [arg4] "r"(arg4), [arg5] "r"(arg5)
: "a0", "a1", "a2", "a3", "a4", "a5", "a6", "a7", "memory"
);
return ret;
}
3.4 完善puts和puti函数¶
puts函数用于输出字符串，我们参考sbi_ecall的调用规则逐字输出直至\0即可，实现如下
void puts(const char *s) {
while (*s!='\0')
{
sbi_ecall(SBI_DEBUG_CONSOLE_EXT_ID, SBI_DEBUG_CONSOLE_WRITE_BYTE,
(uint64_t)(*s), 0, 0, 0, 0, 0);
s++;
}
}
puti函数用于输出一般整数，这里我们为了调用方便，对于i≤0的情况单独处理，如果等于0直接调用输出，小于0则先调用输出负号在转化成正数逐位输出即可，实现也不复杂
void puti(int i) {
if (i==0) {
sbi_ecall(SBI_DEBUG_CONSOLE_EXT_ID, SBI_DEBUG_CONSOLE_WRITE_BYTE,
(uint64_t)'0', 0, 0, 0, 0, 0);
return;
}
if (i<0) {
sbi_ecall(SBI_DEBUG_CONSOLE_EXT_ID, SBI_DEBUG_CONSOLE_WRITE_BYTE,
(uint64_t)'-', 0, 0, 0, 0, 0);
i=-i;
}
char buf[32];
int idx = 0;
while (i>0)
{
buf[idx++]='0'+(i%10);
i/=10;
}
for (int j=idx-1;j>=0;j--)
sbi_ecall(SBI_DEBUG_CONSOLE_EXT_ID, SBI_DEBUG_CONSOLE_WRITE_BYTE,
(uint64_t)buf[j], 0, 0, 0, 0, 0);
}
3.5 修改sbi.h¶
对照参考了csr_write的写法，先定义一个临时变量_v来接csr的结果，随后用内敛汇编语句asm volatile("csrr %0, " #csr : "=r"(__v) : :); 完成只读操作，并返回_v的值
#define csr_read(csr) \
({ \
uint64_t __v; \
asm volatile("csrr %0, " #csr : "=r"(__v) : :); \
__v; \
})
3.6 编译及测试¶

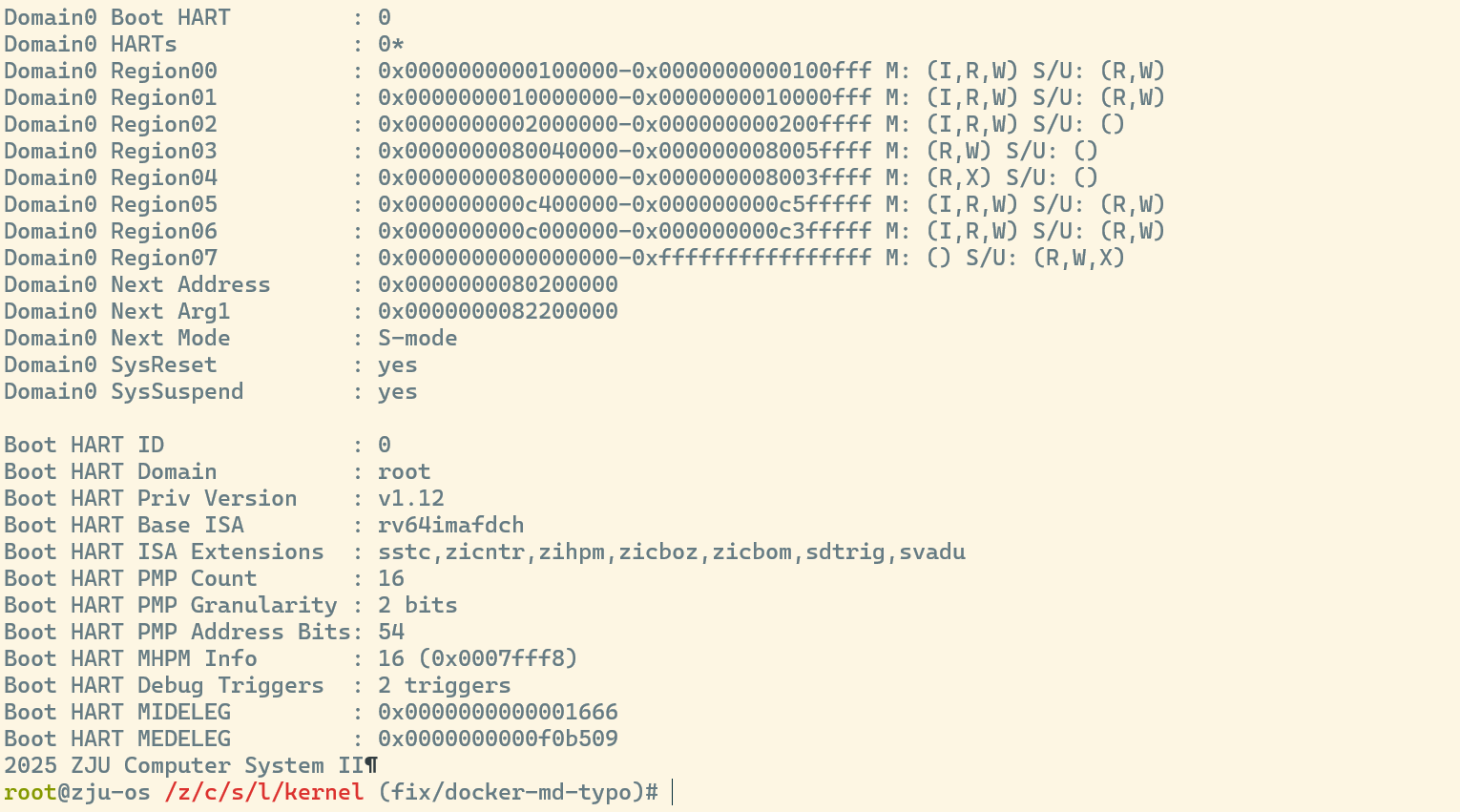

执行make run，在docker环境下成功打印出2025 ZJU Computer System II并正常退出，截图如下
4 思考题¶
-
我们的 vmlinux 文件由哪些文件编译而成？
在学习Makefile相关规则后，我们可以通过查看Makefile文件来查看其依赖
all: $(MAKE) -C lib all $(MAKE) -C arch/riscv all $(LD) -T arch/riscv/kernel/vmlinux.lds arch/riscv/kernel/*.o lib/*.o -o vmlinux可以看到参与编译的文件包括
arch/riscv/kernel目录下的head.o（启动汇编）、main.o（内核入口 C 代码）、print.o（SBI 输出）、sbi.o（SBI 调用封装）以及lib 下的通用算术库：div.o、muldi3.o这 6 个 .o 文件再加上链接脚本arch/riscv/kernel/vmlinux.lds，共同组成了最终的 vmlinux文件 -
使用 riscv64-linux-gnu-objdump 反汇编 vmlinux，你发现了什么？
我们的Makefile文件在make过程中帮我们生成了带源码的汇编文件
vmlinux.asm_start 里先通过 auipc/ld + add 把 sp 设到 _ekernel+4KiB，随后 jal start_kernel，说明入口就是 head.S；start_kernel 中先 csr_write sscratch, 0x7e9，再用 puti/puts 打印 “2025 ZJU Computer System II”，最后调用 ecall_test()
puts、puti 的反汇编显示它们逐字符调用 sbi_ecall，使用的 EID/FID 为 Debug Console Extension (0x4442434e, FID=2)，证明输出路径依赖 SBI
sbi_ecall 汇编展示了参数如何搬运到 a0–a7 并执行 ecall，和我们在
sbi.c中写的内联汇编一致，还包含 musl 移植的 __divdi3/__moddi3/__muldi3 等函数，可见 lib/div.S、lib/muldi3.S 被链接进来了 -
编译的过程是什么？
首先进入 lib，把 div.S、muldi3.S 等通用库文件用 riscv64-linux-gnu-gcc 编译成目标文件（.o）；再进入 arch/riscv，用相同的交叉编译器把 head.S、main.c、print.c、sbi.c 等源码分别编译成对应的 .o，随后回到根目录后，使用自定义链接脚本 vmlinux.lds 把所有 .o 文件按设定的段布局合成为 vmlinux ELF可执行镜像文件
-
编译之后，通过
System.map查看vmlinux.lds中自定义符号的值，比较它们的地址是否符合你的预期。vmlinux.lds 中自定义的符号与 System.map 给出的地址完全一致，符合我们对段布局的预期：
- _skernel/_start/_stext：都为 0x80200000，对应链接脚本里把 . 设为 BASE_ADDR 并立即记录 _skernel，随后进入 .text 段前也对齐到 4 KiB，所以首地址即为BASE_ADDR。
- _etext：0x80200374，落在 .text 段末尾，说明 text 代码大小约 0x374 字节
- _srodata / _erodata：分别为 0x80201000 和 0x80201018，也就是 .rodata 段被对齐到下一个 4 KiB 起始地址，内容只有 0x18 字节左右。
- _sdata / _edata：0x80202000，说明 .data 段为空，但仍按 4 KiB 对齐，这与 Lab4 没有已初始化全局变量一致。
- _sbss / _ebss / _ekernel：都在 0x80203000，表示 .bss 同样为空，但链接脚本依旧强制对齐到下一个页边界，并把 _ekernel 设为 .bss 结束后的地址。
- 在你的第一条指令处添加断点，观察你的程序开始执行时的特权态是多少，中断的开启情况是怎么样的？
启动调试后，在_start处下断点，并打印mstatus和sstatus两个寄存器的值
查看mstatus的MPP字段为01，表明特权态为S-mode,同时MIE字段为1代表M-mode中断已开启，SIE字段为0表示S-mode中断未开启
-
在你的第一条指令处添加断点，观察内存中
.text、.data、.bss段的内容是怎样的？.text段包含了可执行机器码，包含了_start，start_kernel，puts等函数的指令，.data段为全空（由于没有已初始化的全局变量），.bss段也为全空，.rodata段可以看到ZJU Computer System II这个字符串 -
观察
vmlinux.asm中sbi_ecall编译得到的汇编代码。这段代码是如何实现正确地将参数arg[0-5]放置在寄存器a[0-5]中的？编译器先将参数从 a0-a7 保存到临时寄存器，避免被内联汇编覆；随后按 SBI 规范重新排列到目标寄存器，最后执行ecall并将返回值存储到栈上
-
尝试从汇编代码中给 C 函数
start_kernel传递参数。按 RISC-V ABI 约定，我们直接在 head.S 里对 a0/a1/... 赋值，再 call start_kernel。我们尝试传两个参数：一个整数计数、一个指针地址：
.section .text.init .globl _start _start: la sp, _ekernel li t0, 4096 add sp, sp, t0 li a0, 0x1234 # 第一个参数：立即数 la a1, welcome_str # 第二个参数：字符串地址 call start_kernel welcome_str: .asciz "Boot from head.S\n"对应地，把 start_kernel 改成带两个参数的函数即可完成传递
-
了解 C 语言中“有宿主环境”（hosted）和“自立环境”（freestanding）的概念，我们的内核运行在哪种环境下？
宿主环境有完整的标准库和操作系统支持；而自立环境没有操作系统，运行在裸机或内核态，只能依赖极少量、实现方自定义的运行时支持。我们的RISC-V 内核，直接在裸机上跑，没有标准 libc，也没有 OS 提供的服务属于自立环境。
-
解释为什么 RV64 中没有 idiv 指令，但是在我们的 c 代码中可以使用
/和%编译器会自动调用软件实现，在反汇编的 vmlinux.asm 里可以看到 __divdi3、__moddi3 等函数，它们提供了 64 位的除法/取模运算，这些函数由编译器自动链接进来，在需要 /、% 时生成相应的调用。
